Cobograma
Área externa de condomínio com veículo estacionado sobre pavimento totalmente gramado com Cobograma

Cobograma

Você não vê, mas ele está aí.

Uma solução desenvolvida para projetos residenciais, condomínios, estacionamentos, loteamentos, áreas comerciais e espaços urbanos que precisam conciliar circulação de pessoas e veículos com a preservação das áreas verdes.

Conhecer a soluçãoSolicitar orçamento
  • Resistência
  • Permeabilidade
  • Preservação do gramado
  • Conforto

Nem todo piso vazado é o Cobograma.

Ao longo dos anos, o nome “cobograma” passou a ser utilizado de maneira genérica para diferentes tipos de pisos vazados e revestimentos para áreas gramadas.

Entretanto o Cobograma original é uma solução estrutural patenteada, concebida para trazer o verde às nossas cidades.

SAIBA COMO FUNCIONA

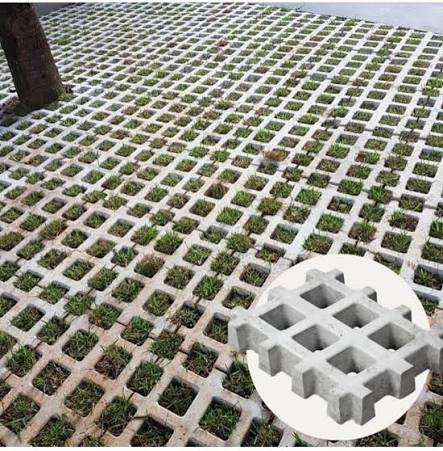

Piso vazado convencional

Piso vazado convencional com grama nas aberturas

Estrutura visível.

Cobograma original

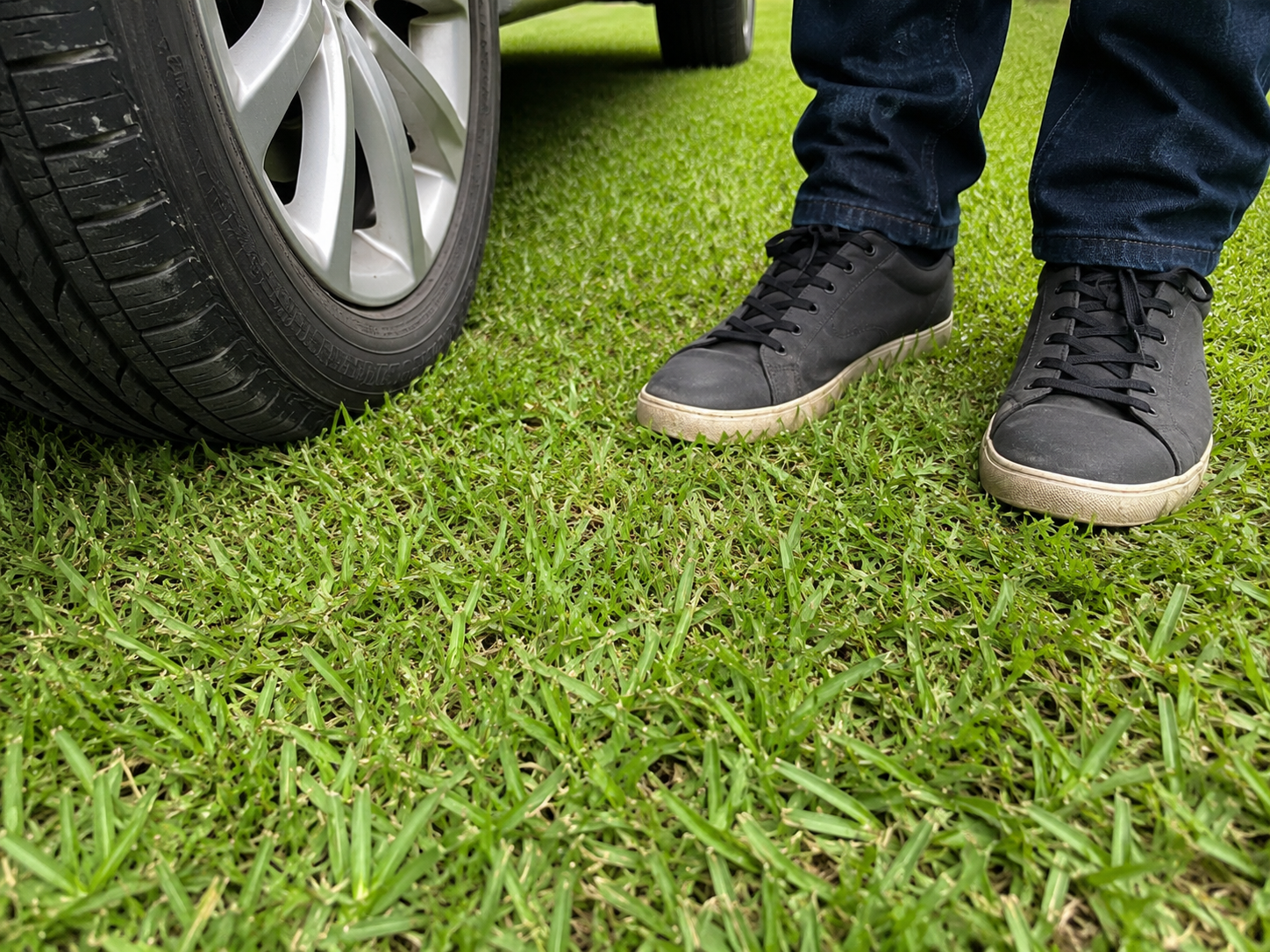

Pneu de carro e pés humanos sobre gramado Cobograma original

Estrutura subterrânea e solo flutuante, abaixo do gramado. Canais de ramificação entre os apoios.

O contexto

Por que impermeabilizar completamente uma área que poderia continuar viva?

Impermeabilização do solo

Perda de áreas gramadas

Acúmulo de calor

Dificuldade de absorção da água das chuvas

Conflito entre circulação e paisagismo

Dificuldade de conciliar acessibilidade com pisos gramados

A expansão das áreas pavimentadas não precisa significar necessariamente abrir mão do verde.

Cobograma foi concebido justamente para aproximar duas necessidades que normalmente parecem opostas: circulação e natureza.

Produtos

A solução: fazer o pavimento trabalhar com a natureza.

Cobograma

O pavimento gramado começa por baixo.

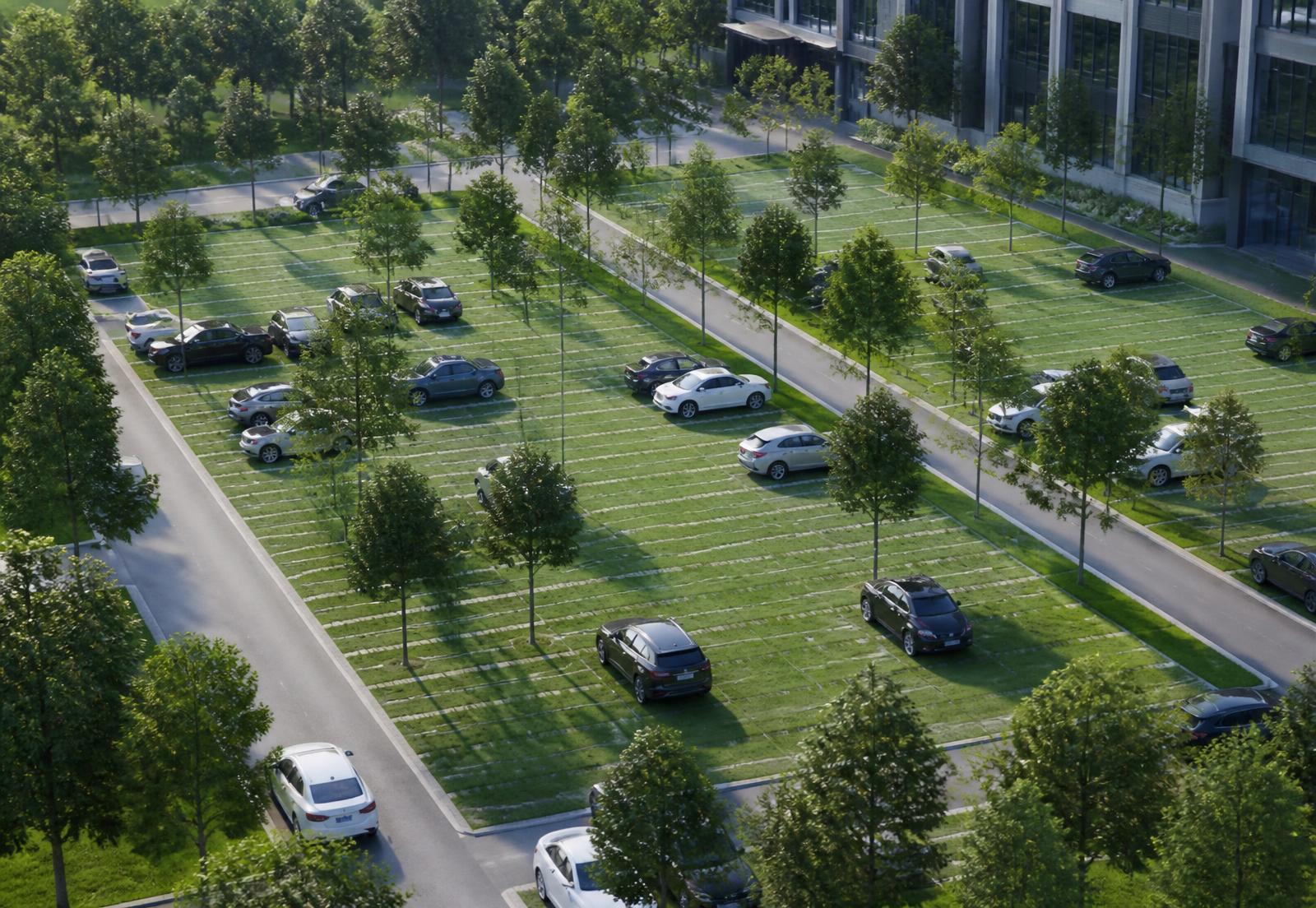

Vista aérea de um estacionamento corporativo executado com pavimento gramado, com veículos estacionados sobre a grama
Foto ilustrativa

O Cobograma é uma estrutura desenvolvida para a construção de pisos permeáveis, com apoios troncos-cônicos posicionados nos cruzamentos de nervuras ortogonais subterrâneas.

Sua estrutura foi concebida para receber as cargas provenientes dos pés e pneus dos veículos e transmiti-las ao solo compactado ou à laje com dreno através de um fino lençol de areia vegetal.

Dessa maneira, estrutura, solo, água e vegetação podem coexistir no mesmo sistema.

  • Resistente ao tráfego de veículos
  • Resistente à circulação de pessoas
  • Estrutura subterrânea
  • Solo flutuante
  • Canais de ramificação
  • Preservação do gramado
  • Favorece pavimentação permeável
  • Integração com sistemas de drenagem
  • Criado especificamente para áreas externas gramadas

O Cobograma é uma criação de Aldenio Barreto e, conforme documentação do produto, é patenteado no INPI sob o número PI 9403841-4A e registrado no Conselho de Arquitetura e Urbanismo.

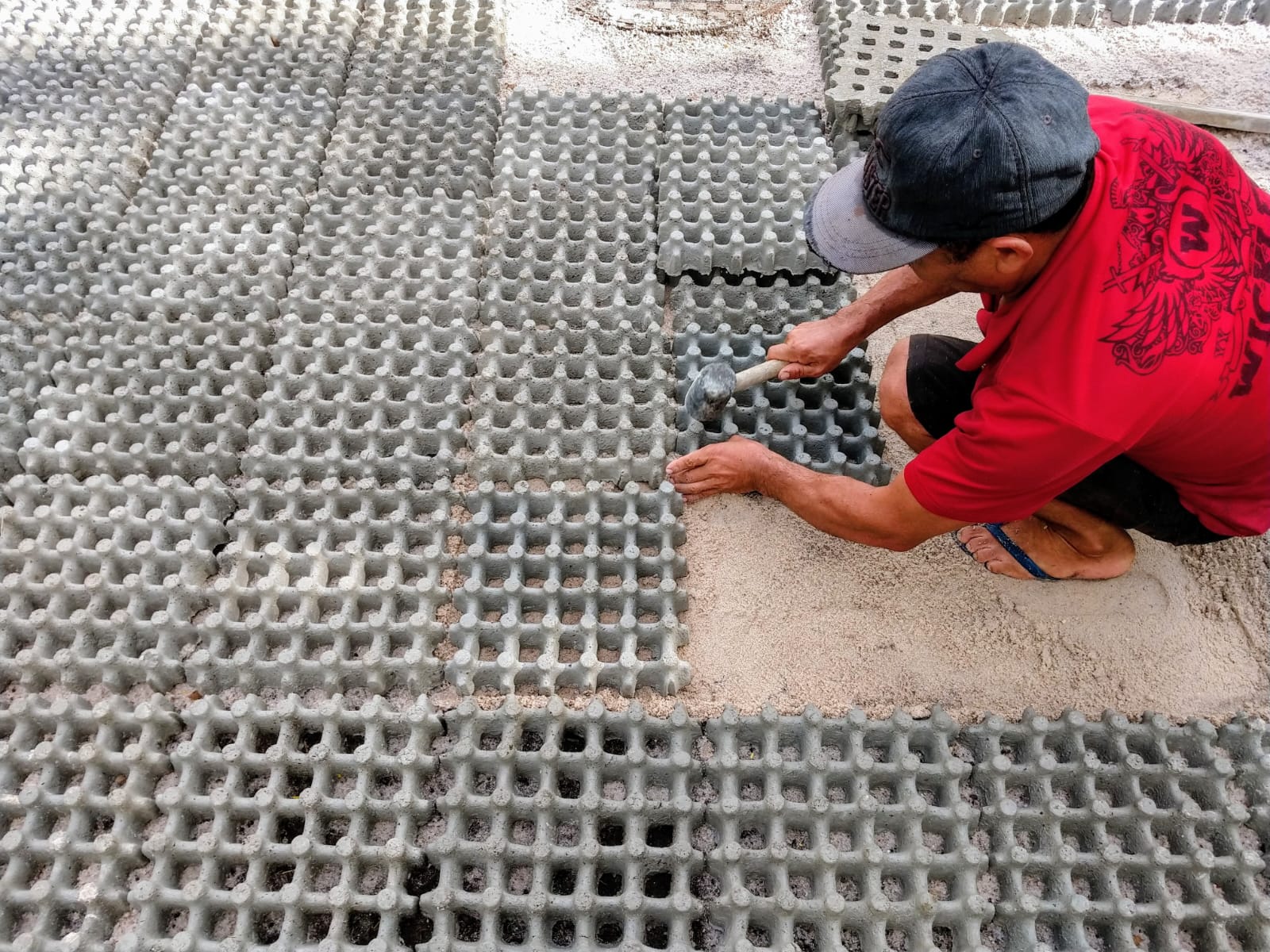

Obra em execução: profissional assentando peças de Cobograma sobre base de areia com auxílio de martelo de borracha
Obra em execução: instalação das peças do Cobograma em campo.
Quero um orçamento de Cobograma

Como funciona

Uma estrutura invisível abaixo do gramado

O princípio estrutural é simples de entender: as cargas que chegam pelos pés das pessoas e pelos pneus dos veículos são recebidas pelos apoios troncos-cônicos, distribuídas pelas nervuras subterrâneas e transmitidas à base — solo compactado ou laje com dreno — através de 2 cm de lençol de areia.

Enquanto isso, o solo fértil permanece flutuando dentro da estrutura, e o gramado continua fazendo parte do pavimento em vez de disputar espaço com ele.

Os canais de ramificação proporcionam o livre e saudável ramificar do gramado, permitindo que estolhos se espalhem em diferentes direções — é isso que mantém a superfície verde contínua e intocável, e não apenas tufos isolados dentro de furos.

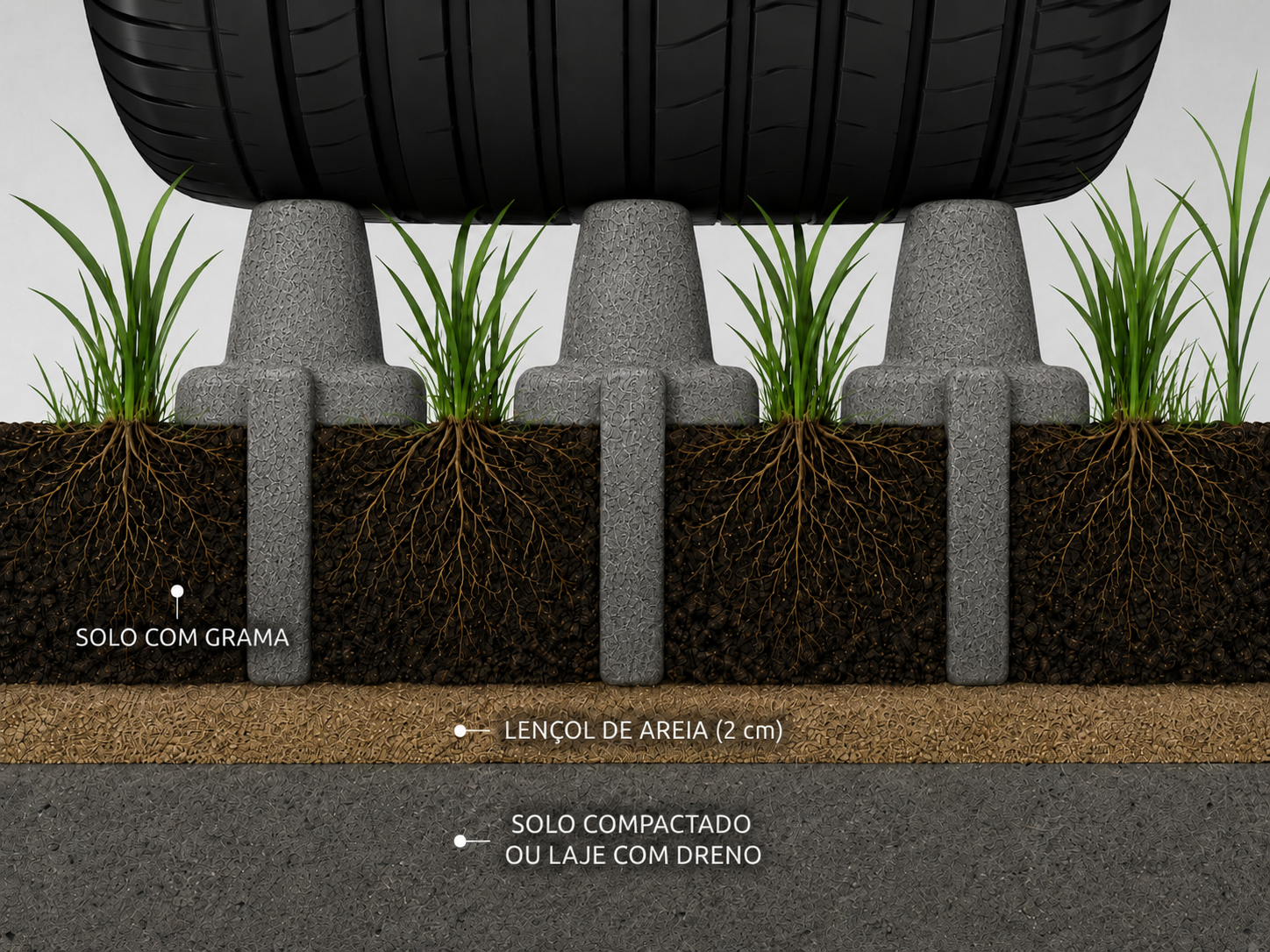

Ilustração técnica de pneu de veículo sobre o sistema Cobograma, mostrando apoios estruturais, solo com grama e lençol de areia
Corte esquemático no Cobograma instalado.
  1. 01

    Folhas do gramado

    Encobrem os apoios troncos-cônicos.

  2. 02

    Superfície gramada

    Onde nascem as folhas e ramificam os estolhos.

  3. 03

    Solo vegetal flutuante

    Camada fértil acomodada dentro da estrutura, onde a vegetação se enraíza.

  4. 04

    Estrutura do Cobograma

    Nervuras ortogonais subterrâneas de onde, nos seus cruzamentos, emergem os apoios troncos-cônicos .

  5. 05

    Lençol de areia

    Fino lençol de areia que distribui as águas pluviais e as cargas para o solo compactado ou laje com dreno.

  6. 06

    Solo compactado ou laje com dreno

    Base preparada para receber as cargas da estrutura e as águas pluviais acumuladas no solo fértil e no lençol de areia.

Água, calor e cidades mais verdes

Mais verde nos pavimentos. Maior permeabilização do espaço urbano.

Áreas externas excessivamente impermeabilizadas facilitam o efeito estufa e as inundações.

Ao possibilitar pavimentos gramados e permeáveis, o Cobograma ajuda a integrar drenagem, vegetação e circulação de pessoas e automóveis.

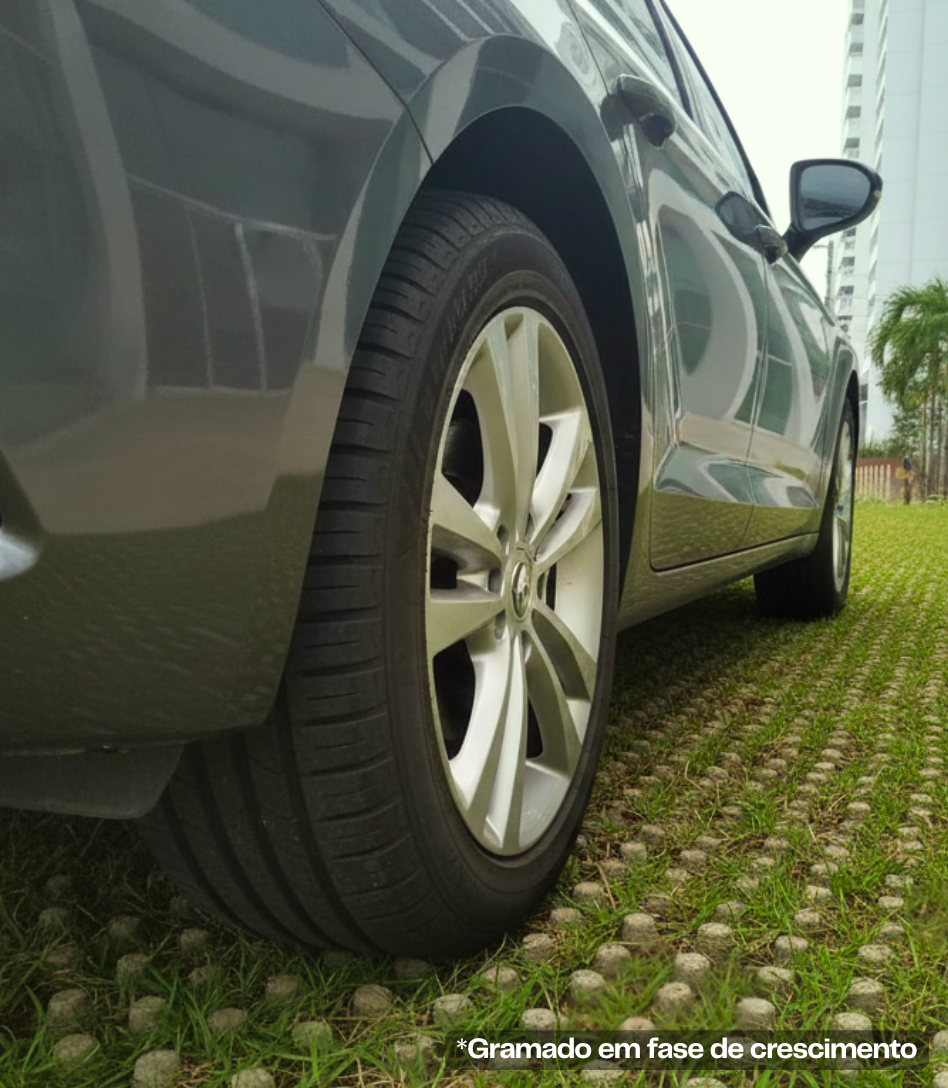

Carro estacionado sobre área externa revestida com Cobograma e gramado em crescimento
Área externa com Cobograma e grama com um dia de plantada, suportando o tráfego de veículos.
  • Permeabilidade
  • Preservação do gramado
  • Integração com drenagem
  • Mais áreas verdes

Uma solução para quem projeta, constrói, administra e vivencia os espaços urbanos

Arquitetos e Urbanistas

Integre circulação, paisagismo e permeabilidade ao conceito arquitetônico e urbanístico.

Engenheiros

Uma alternativa técnica para projetos que precisam conciliar gramado e pavimentação.

Construtoras e Incorporadoras

Agregue diferenciação e sustentabilidade aos empreendimentos sem qualquer objeção ao percentual de absorção ao terreno.

Garden Center

Ofereça aos seus clientes o melhor estacionamento gramado.

Paisagistas

Preserve a vegetação mesmo em áreas de circulação em parques e jardins.

Condomínios

Estacionamentos, acessos, áreas comuns e espaços externos mais integrados ao verde.

Proprietários de imóveis

Transforme jardins, acessos, garagens e demais áreas.

Administradores e síndicos

Avalie alternativas para revitalização e qualificação das áreas comuns.

Solicitar orçamento

Aplicações

Onde o Cobograma pode enriquecer o projeto

  • Estacionamentos
  • Garagens
  • Acessos
  • Condomínios
  • Residências
  • Jardins
  • Circulações
  • Espaços públicos
  • Empreendimentos imobiliários
  • Áreas externas corporativas
Estacionamento gramado com veículos e arborização, integrando circulação e paisagismo
Imagem ilustrativa.

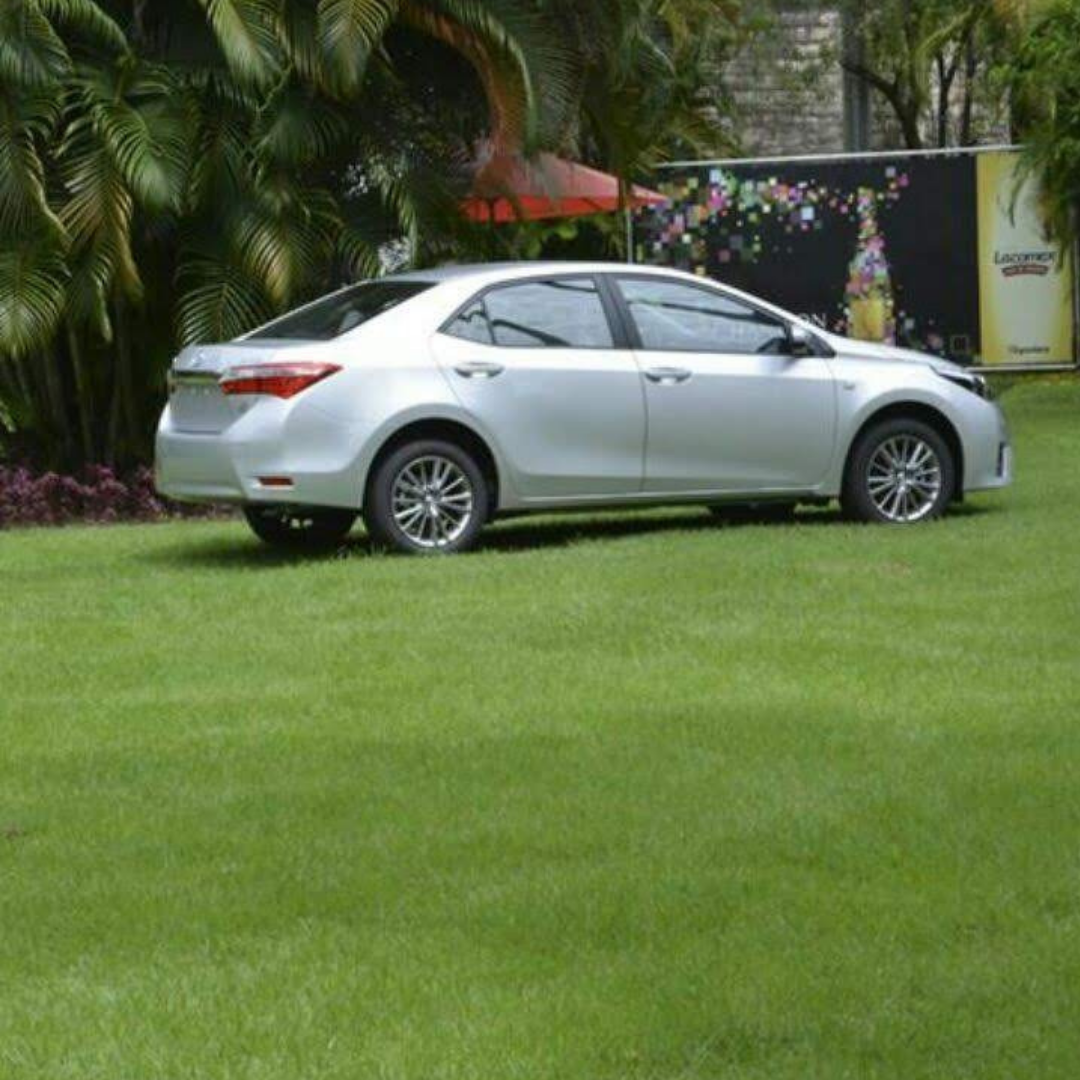

Veículo estacionado sobre área totalmente gramada com Cobograma
Estacionamento com Cobograma na Toylex há mais de 10 anos.

Comparativo

Escolha além da aparência. Entenda o que existe em cada pavimento.

ConceitoPavimentação convencionalPiso vazado comumCobograma original
Presença de gramadoNãoTemporárioSuperfície totalmente gramada
Estrutura subterrânea concebida para o gramadoNãoNãoSim
Canais de ramificaçãoNãoNãoSim
Conforto de circulaçãoDepende do climaDepende do produto utilizadoVeículos e calçados comuns
Integração com a vegetaçãoNãoDepende do produto utilizadoTotalmente integrado
PermeabilidadeNãoParcial100%, segundo atestado da UFPE 0198
Aplicação para veículosSimSimSim
Disponibilidade do gramadoNãoTemporariamenteSim
Concepção estrutural específica para pavimento gramadoNãoTemporariamenteSim

Quadro conceitual. Características de outros produtos dependem do produto utilizado em cada projeto.

Galeria de projetos

Obras executadas

Algumas das centenas de obras executadas pelo arquiteto e urbanista, inventor do Cobograma, e especialista em argamassa armada, Aldenio Barreto.

  • RESIDÊNCIAS
  • Condomínios
  • Estacionamentos
  • Paisagismo
  • Comercial
  • Loteamentos
  • Piscinas
  • Esculturas

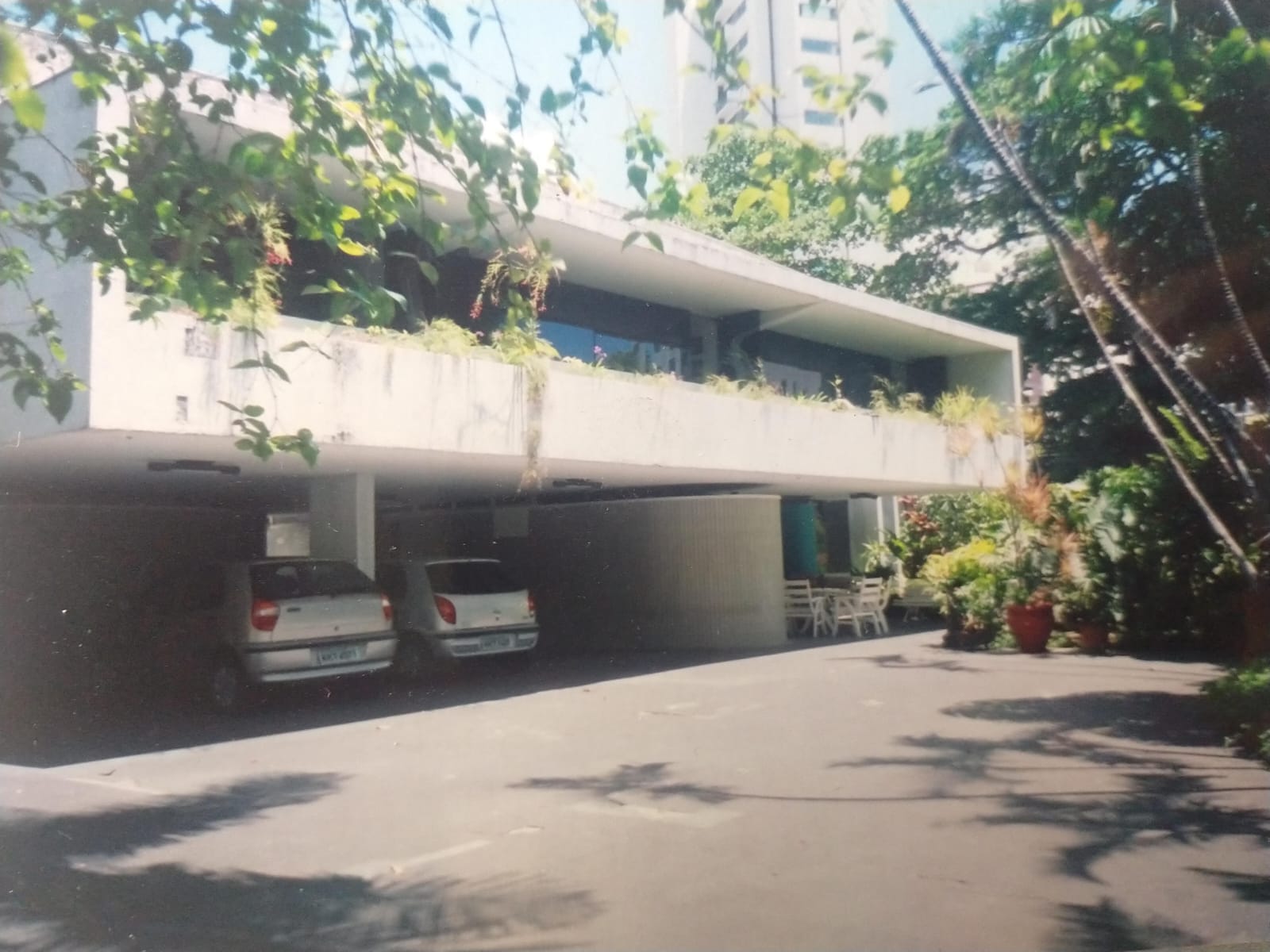

Residência com zona íntima apoiada em um pilar central e tirantes
Casa com zona íntima apoiada em um pilar e tirantes

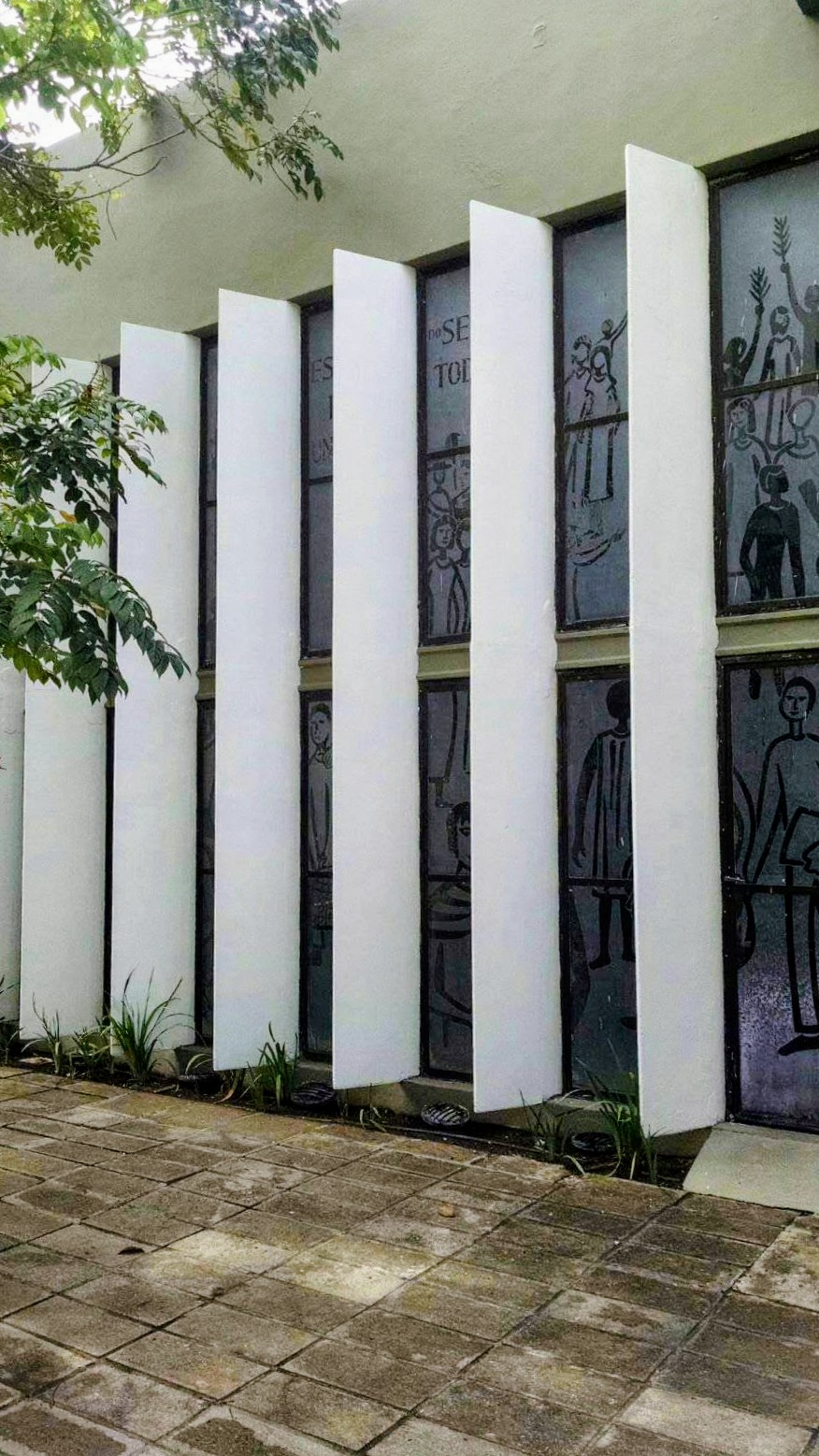

Brises e vigas em argamassa armada na Igreja da Santíssima Trindade, Aflitos, Recife
Brises e vigas em argamassa armada — Igreja da Santíssima Trindade, Aflitos, Recife

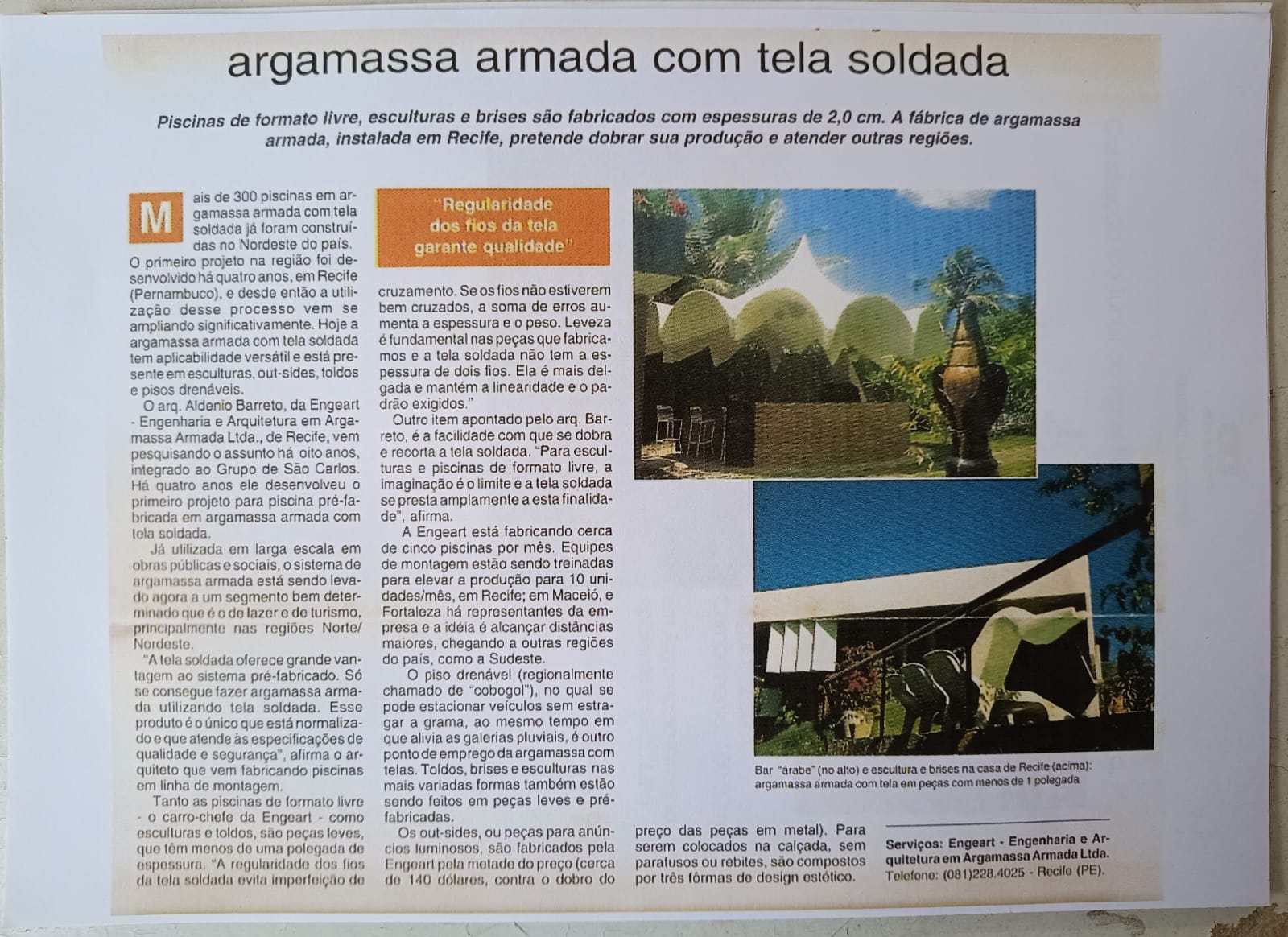

Recorte de jornal sobre as obras em argamassa armada com tela soldada de Aldenio Barreto
Reportagem sobre as obras em argamassa armada com tela soldada

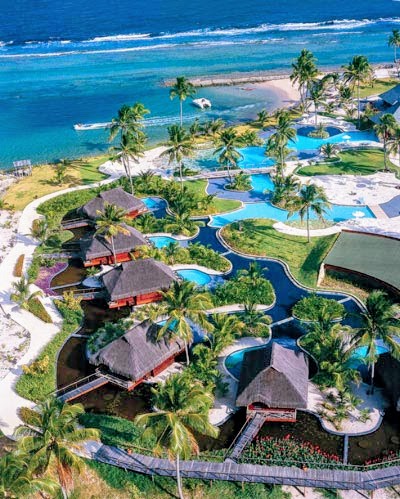

Vista aérea das piscinas do Nannai Resort executadas em argamassa armada
Execução das piscinas do Nannai Resort

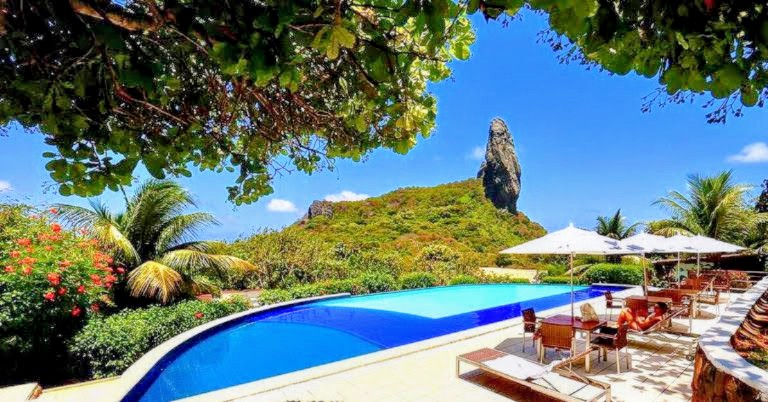

Piscina executada em Fernando de Noronha com vista para o Morro do Pico
Execução de piscina na Pousada Zé Maria em Fernando de Noronha, PE

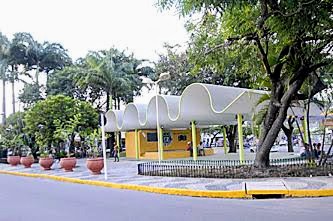

Coberta em argamassa armada na Praça da Convenção, Beberibe, Recife
Coberta em argamassa armada — Praça da Convenção, Beberibe, Recife

O criador

Aldenio Barreto

Arquitetura, urbanismo e natureza trabalhando juntos.

Retrato profissional do arquiteto e urbanista Aldenio Barreto

Aldenio Barreto é arquiteto e urbanista, especialista em argamassa armada, escultor e criador do Cobograma. Foi membro da comissão de estudos que redigiu a NBR 11.173 - Projeto e Execução de Argamassa Armada.

Sua intenção é criar produtos de convivência com a natureza sem ser necessário obrigatoriamente substituir a natureza por novos elementos. É um copiador da natureza.

O Cobograma foi criado para comprovar que natureza e desenvolvimento podem conviver conjuntamente.

Acervo de obras em argamassa armada

Monumento Costa Dourada, em argamassa armada, na entrada de Sirinhaém-PE
Esfera, em argamassa armada, do Monumento Costa Dourada — entrada da cidade de Sirinhaém-PE
Monumento em homenagem aos 100 anos da comunidade japonesa no Brasil
Homenagem, em argamassa armada, aos 100 anos da comunidade japonesa no Brasil - Cabanga, Recife-PE
Monumento Mão do Arquiteto, primeira obra em argamassa armada com telas soldadas no Recife
Mão do Arquiteto — primeira obra do Recife em argamassa armada com telas soldadas
Estátua dos formandos da Faculdade Pernambucana de Saúde
Monumento Formandos — Faculdade Pernambucana de Saúde (FPS)
Converse sobre o seu projeto

Processo comercial

Tem um projeto? Vamos entender a sua necessidade.

  1. 01

    Conte sobre o projeto

    Informe produto, quantidade estimada e local da obra.

  2. 02

    Analisamos sua necessidade

    Nossa equipe avalia as informações fornecidas.

  3. 03

    Você recebe o orçamento

    Preparamos uma proposta de acordo com o projeto e quantidade.

  4. 04

    Avançamos para o fornecimento

    Alinhamos condições, entrega e demais informações necessárias.

Solicitar orçamento

FAQ

Dúvidas frequentes

Ficou alguma dúvida específica sobre o seu projeto? Fale com a nossa equipe.

Falar pelo WhatsApp

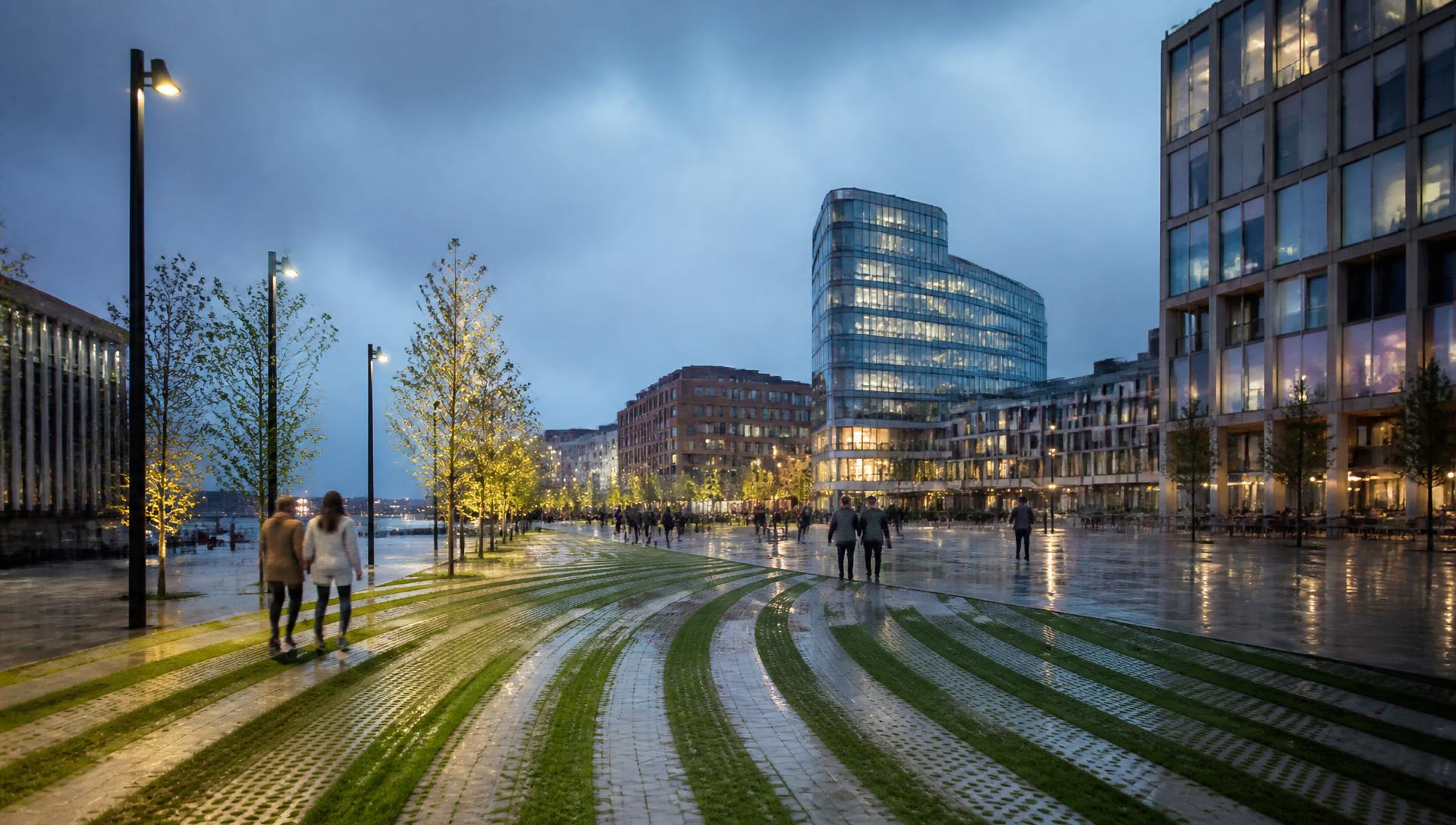

Praça urbana contemporânea com faixas de pavimento gramado permeável e pedestres ao entardecer

Você acha necessário ter os seus acessos com pavimento impermeável?

Descubra como o Cobograma pode integrar gramado, circulação, permeabilidade e conforto à sua área externa.

Solicitar meu orçamentoFalar pelo WhatsApp

Contato

Fale conosco

Quer conhecer melhor o Cobograma ou conversar sobre uma aplicação específica? Envie seus dados.

Num gramado bem cuidado, o Cobograma original é invisível.

Atendimento para projetos residenciais, comerciais e públicos.

Envie as informações do seu projeto. Sem compromisso.
